Diesen Tellerschleifer habe ich selbst entworfen und gebaut. Den Motor habe ich für ca. 30.- in einer Auktion erworben und das Holz ist aus Resten vom Baumarkt für keine 10 Franken.

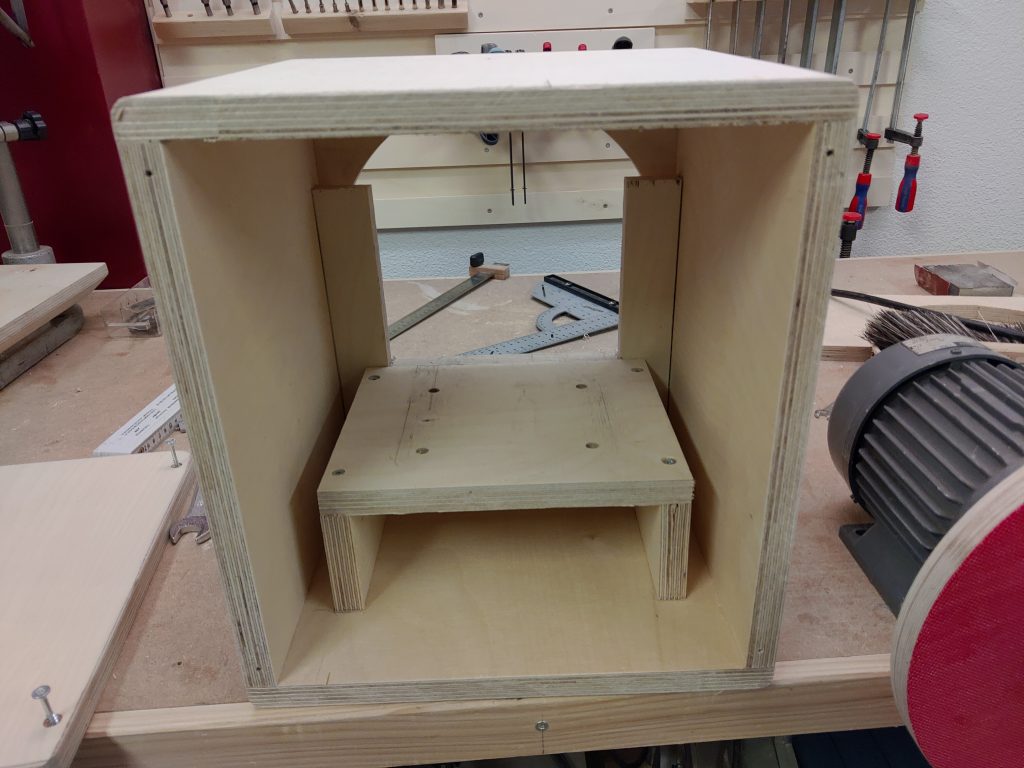

Das Gehäuse hat innen eine Art Podest um den Motor zu befestigen und damit dieser auf der richtigen Höhe steht. Die Aussenwände habe ich mit Dübeln verklebt und die Ecken mit einem Fräser abgerundet. Innen habe ich Schrauben verwendet daher man diese nicht sieht. Einzig die Rückwand ist nicht verleimt und mit Schrauben abnehmbar.

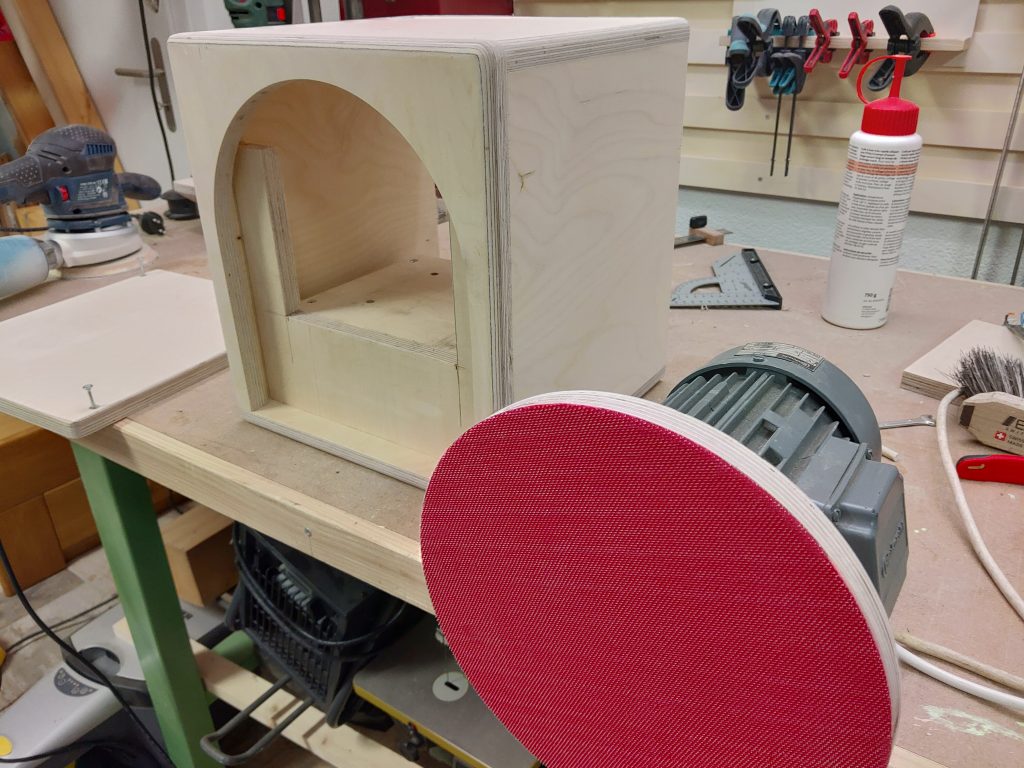

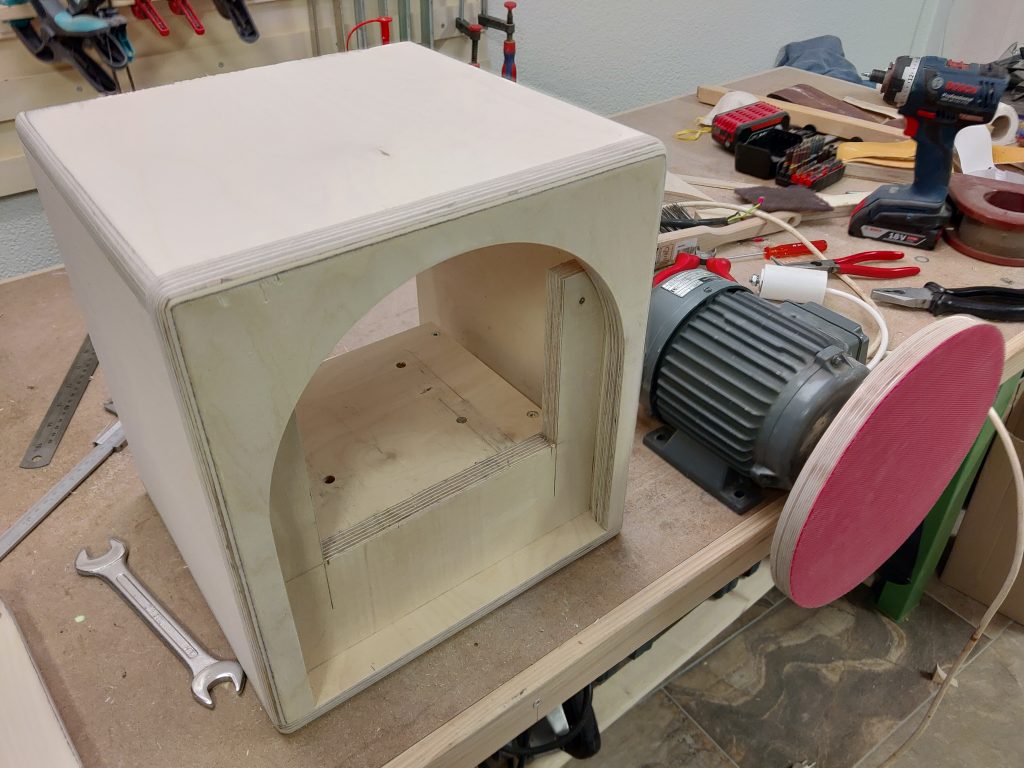

Den Drehteller und die halbrunde Aussparung am Gehäuse habe ich mit meinem Fräszirkel ausgeschnitten. Damit der Drehteller auch perfekt rund ist und zentrisch läuft, habe ich ihn mit einem Drechseleisen noch bearbeitet während er montiert auf dem Motor drehte. Auf dem Drehteller ist eine Klettauflage aufgeklebt, dies erlaubt einfaches wechseln der Schleifscheibe.
Der Motor ist ein Drehstrom-Motor und bräuchte eigentlich Drehstrom mit 3 Phasen. Damit dieser aber auch mit einer Phase läuft muss man einen Kondensator einbauen.

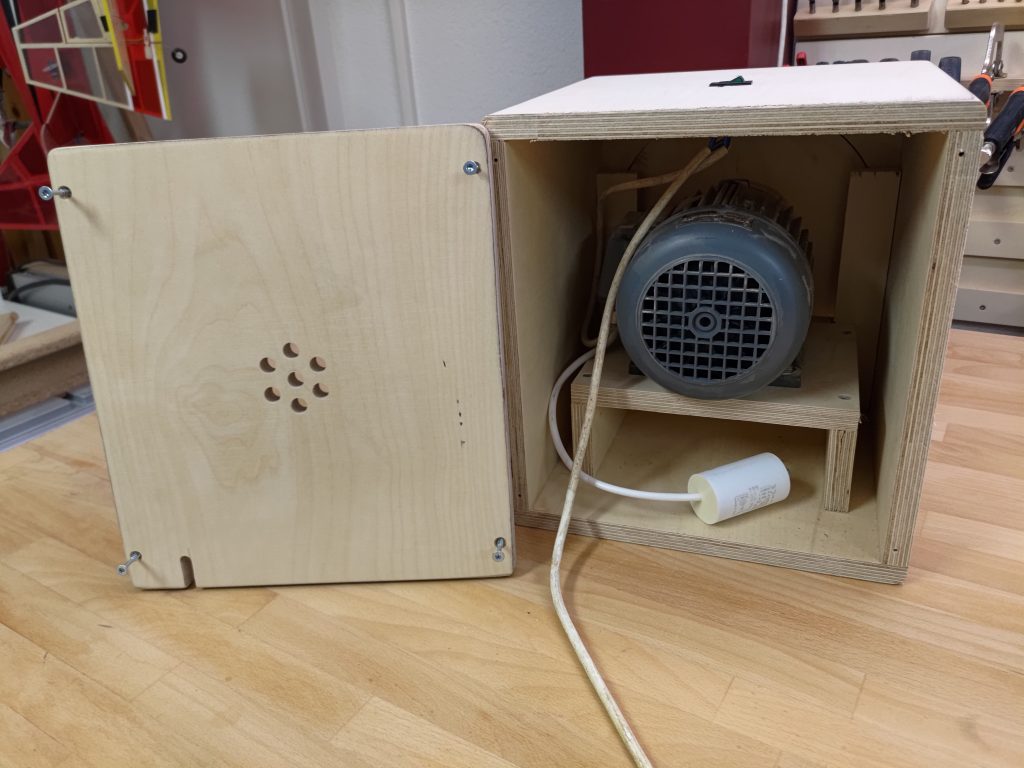

Die hintere Abdeckung ist nur geschraubt damit man diese auch mal öffnen kann falls dies nötig ist. Den Kondensator habe ich einfach lose reingelegt, der geht nirgends hin.

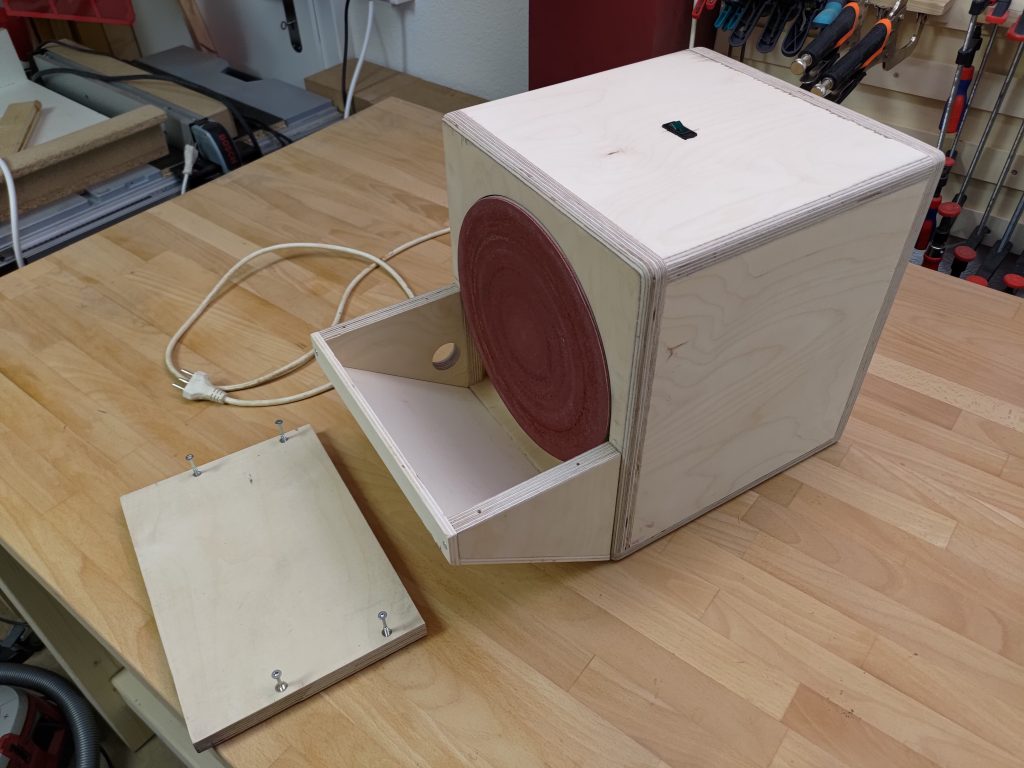

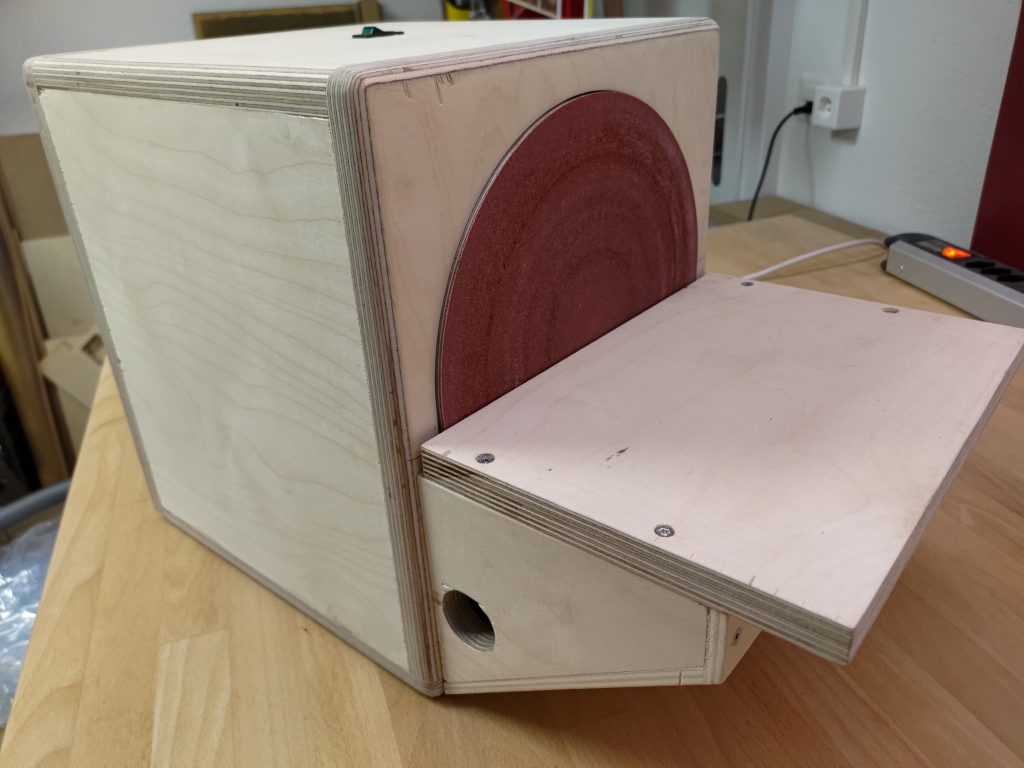

Der fertige Schleifer mit Schalter oben. Das Ablagebrett ist mit 4 Schrauben befestigt und kann so rasch entfernt werden um das Schleifblatt zu wechseln. Auf der Seite ist eine Öffnung für die Absaugung. Die Luft wird durch den Schlitz zwischen Auflage und Schleifscheibe aber auch durch Löcher an der hinteren Abdeckung gesogen. So bleibt kein Staub im Inneren oder beim Motor hängen.
